SKF Kugellager
SKF ist ein schwedisches Unternehmen, das im Jahr 1907 gegründet wurde. SKF stellt Produkte in den Kategorien Wälzlager, Dichtungen, Deckscheiben und Schmiersysteme für das Transportwesen und andere Industriezweige her. Als größter Lagerhersteller der Welt spielt SKF eine wichtige Rolle bei der Herstellung von Lagern für alle Arten von Fahrzeugen, von Fahrrädern bis zu Flugzeugen.
SKF Kugellager in unserem Kugellager Shop
Kugellager sind die am weitesten verbreitete Wälzlager Art. Sie werden in einer Vielzahl von Anwendungen eingesetzt von kleinen Elektromotoren bis hin zu großen Industrieanlagen und zur Schifffahrt. SKF Kugellager gibt es in einer Vielzahl von Abmessungen, Serien und Größen. Wir vertreiben über 5500 SKF Kugellager. Die folgenden SKF Wälzlager Produkte finden Sie in unserem Shop:
Kugellager

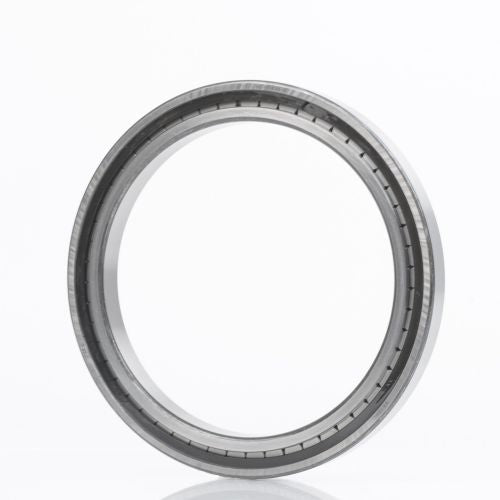

Rollenlager
- Zylinderrollenlager & Axial-Zylinderrollenlager
- Nadellager & Axial-Nadellager
- Kegelrollenlager & Axial-Kegelrollenlager
- Pendelrollenlager & Axial-Pendelrollenlager
SO KAUFEN SIE SKF KUGELLAGER BEI MOTIONSPARTS
Bessellungen können bei uns sowohl als privatkunde als auch als gewerbekunde par e-mail oder direkt im onlineshop aufgegeben werden.
Schritt 1: Das Richtige Skf Kugellager Finden
Der einstieg dans unsere produktsuche erfolgt idealerweise über eine artikel bezeichnung, die als telbegriff verwendet wird. Sofern diese nicht bekannt ist, empfehlen wir die suce über maß daten, wie z.b. AUßendurchMesser, innendurchmesser, Oder Breite. Sofern auch diese daten nicht bekannt Sind, emprehlen wir die suce über sekundäre attribut, wie z.b. GEWICHT, BAUForm, Ausführung, Schmierung, Dichtscheiben (Z.B. 2Z, 2RSH, 2RSR ODER 2RS1), Eigenschaften du matériau oder (Z.B. Stahl / Metall).
FALLS SIE DEN PASSENDEN ARTIKEL über UnergeBnisse Nicht Finden, Bitten Wire Une eine Anfrage Samt Artikel Informationen A Upree E-Mail Adresse, kundenservice@motionparts.de Zu Adressieren. Unser Profi-Team Kann Ihnen Eine Breite Palette An Kugellager & Wälzlager Informationen Nennen und Diese Zur Identifikation Ihres Wälzlagers Nutzen.
Schritt 2: bestellung über unseren kundenservice oder über den shop-warenkorb
Im Nächsten Schritt Müssen Sie Ein Gefundenes produkt dans Den Warenkorb Legen. Im Warenkorb Können Sie Eine Umsatzsteuer Id, Oder eine Weitere e-Mail Adress für den Versand Einer Rechnung Angeben. Klicken Sie nun auf "Zur Bestellung", um Weitere Angaben, Wie Z.B. Die Gewünschte Versand Adresse und (Express) Versand Lieferzeit Anzugeben. Die Zahlung Kann par Paypal, Klarna, Rechnung, Vorkasse, Oder Kreditkarte Erfolgen.
Bei der Service Kunden de Bestellung über Unseren Bitten wir sie, uns ihre wälzlager Auswahl enklusive bezeichnung, Hersteller, GGF. Ein exisrierendes angebot, und stückzahlen zu nennen. WIR FERTIGEN IHRE BANDELLANNUG UNTER BERüCKSICHTIGUNG AKTUELLER PREIED UND VERFUGBARKEITEN AUD VERTENDEN IHRE AUSWAHL WOCHENTAGS GLEICHTägig.
Nos séries de roulements à rouleaux SKF

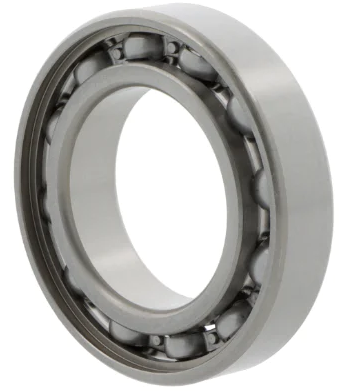

Roulements à billes à gorge profonde
Les roulements à billes à gorge profonde sont le type de roulement à billes le plus courant et conviennent aux vitesses élevées. Ils sont disponibles dans une variété de formes et de modèles et sont également très adaptables. Ils ont une faible friction, sont conçus pour un fonctionnement silencieux et sans vibrations, et peuvent donc facilement supporter des vitesses élevées.
De plus, les roulements à billes à gorge profonde SKF peuvent supporter des charges radiales-axiales combinées dans les deux sens et sont plus faciles à installer et à entretenir que d'autres types de roulements.
Verfügbare Skf Rillenkugellager Baureihen
Bepielhaft Präsenrieren Wire Hier unsere Skf Rillenkugellager.
| Reihe | Maße (dxdxb) | Verfügbare Varianten |
|---|---|---|
| W618 / 1 | 1x3x1 mm | |
| W638 / 1.5 | 1,5x4x2 mm | 2Z |
| 61800 | 10x19x5 mm | 2RS1, 2Z |
| W61800 | 10x19x5 mm | 2RS1, 2Z |
| 63800 | 10x19x7 mm | 2Z |
| W63800 | 10x19x7 mm | R2Z, 2Z |
| 61900 | 10x22x6 mm | 2Z, 2RS1 |
| W61900 | 10x22x6 mm | 2RS1, 2Z |
| 63000 | 10x26x12 mm | 2RS1 |
| 6000 | 10x26x8 mm | 2RSL, 2RSHC3GJN, 2RSLTN9HC5C3WT, C3, 2ZC3LT, 2zlht23, 2rsh, 2RSHC3, 2ZC3, RSH, 2RSLTN9C3VT162, 2ZC3LHT23, 2ztn9c3lt, Ztn9lt, 2zlt, Ztn9, 2Z, 2ZC3GJN, 2RSLC3 |
| W6000 | 10x26x8 mm | 2Z, 2RS1 |
| 16100 | 10x28x8 mm | 2Z |
| 4200 | 10x30x14 mm | ATN9 |
| 62200 | 10x30x14 mm | 2RS1C3 |
| 6200 | 10x30x9 mm | 2Z, 2RSHN, RSH, 2RShlt, 2zlht23, 2znr, 2ZC3LHT23, 2ZC3, C4, 2RSHC3, 2RSHC4, 2rsh, 2ZC4, 2ZTN9, C3 |
| E2.6200 | 10x30x9 mm | 2ZC3 |
| W6200 | 10x30x9 mm | 2Z |
| 6300 | 10x35x11 mm | C3, 2Z, 2ZC3, 2ZC3GJN, 2RSHC3, Z, 2rsh |
| E2.6300 | 10x35x11 mm | 2ZC3 |
| W6300 | 10x35x11 mm | 2Z, 2RS1 |
| 62300 | 10x35x17 mm | 2RS1 |
| 61820 | 100x125x13 mm | 2rz, 2RS1 |
| 16020 | 100x150x16 mm | C3 |
| 6020 | 100x150x24 mm | Z, 2RS1C3, C4, 2ZC3, NR, 2RS1, 2Z, Rs1 |
| 6220 | 100x180x34 mm | VA201, C3VL0241, 2RS1C3, C3, 2ZC3, 2Z |
| 6320 | 100x215x47 mm | C3VL0241, 2Z, Mac3b20, C3, MC3VL0241, 2ZC3 |
| 61821 | 105x130x13 mm | 2rz |
| 16021 | 105x160x18 mm | C3 |
| 6021 | 105x160x26 mm | 2Z, C3, 2ZC3, C4, 2RS1 |
| 6221 | 105x190x36 mm | 2Z |
| 6321 | 105x225x49 mm | C3, MC3VL0241 |
| 61822 | 110x140x16 mm | 2RS1, 2rz, C3 |
| 61922 | 110x150x20 mm | Mac3, Mâle |
| 6022 | 110x170x28 mm | Z, 2Z, C3 |
| 6222 | 110x200x38 mm | MC4, C3, Mac3b20, Zc3, C4 |
| 6322 | 110x240x50 mm | C4, C3VL0241, MC3VL0241, C3 |
| 61801 | 12x21x5 mm | 2RS1, 2Z |
Nachsetzzeichen für SKF Rillenkugellager
Die Folgenden Nachsetzzeichen Stellen Rillenkugellager Varianten Dar.
| Suffixe | Erklärung des nachsetzzeichens |
|---|---|
| 2RS1 / 2RSH / 2RSZ |
Berührungsdichtung Aus acrylnitril-Butadien-Kautchuk (NBR) auf Beiden Seiten des Lagers |
| 2RSL | Reibungsarme Dichtscheibe Aus acrylnitril-Butadian-Kautchuk (NBR) auf Beiden Seiten des Lagers |
| 2rz | Berührungsfreie Dichtscheibe Aus acrylnitrril-Butaien-Kautchuk (NBR) Auf Beiden Seiten des Lagers |
| 2Z | Deckscheiben Aus Stahlblech auf Beiden Seiten des Lagers |
| UN | Abweichende Oder Geänderte Innere Konstruktion Bei Gleichen Außenabmesungen |
| C2 | Radiale lagerluft kleiner als normal |
| C3 / C4 / C5 | Radiale lagerluft größer als normal |
| Db | Zwei Einreihige Lager Zusammengepasst Für den Einbau à O-anordnung |
| Df | Zwei Einreihige Lager Zusammengepasst Für den Einbau dans X-anordnung |
| E | Border mit optimierter Innerrer konstruktion |
| Géorgie | ZUSAMMENGEPASSTER Lagersatz Mit Leichter Vorspannung |
| GFJ | MIT Synthetischer aluminiumkomplex Seife - Nlgi Grad: 2 - GPF 1 - Baseröl Viscosität BEI 40 ° C dans mm² / s: 100 (14 Bei 100 ° C) |
| Gjn | MIT Mineral Polyurea - NLGI Grad: 2 - GPF 2 - Baseröl ViscoSität Bei 40 ° C en mm² / s: 115 (12,2 Bei 100 ° C) |
| Ht | MIT Mineral Polyurea - NLGI Grad: 2 Bis 3 - GPF 3 - Baseröl Viscosität BEI 40 ° C en mm² / s: 96 (10,5 Bei 100 ° C) |
| LHT23 | MIT Ester LithiumSeife - Nlgi Grad: 2 Bis 3 - GPF 2 Baseröl Viscosität Bei 40 ° C en mm² / s: 27 (5.1 Bei 100 ° C) |
| LT | MIT PAO LithiumSeife - NLGI Grad: 2 - GPF 1 - Baseröl ViscoSität Bei 40 ° C en mm² / s: 18 (4,5 Bei 100 ° C) |
| LT10 | Sonderschmierung |
| M | Massivkäfig Aus Messing, Kugelgeführt. Unterschiedliche Käfigausführungen Bzw. -Werkstoffe Werden Durch Angehängte Ziffern Gekennzeichnet, Z.B. M2 |
| Mâle | Zweiteiliger Messingkäfig, Außenringgeführt |
| N | Rinnut im manteau des außenrings |
| NR | Ringnut im Mantel des außenrings un zugehörigem springring |
| P52 | Maß- und laufgenauigkeit entsprechend iso toleranzklasse 5 & c2 |
| R | Flansch am außenring |
| Rs1 | Berührungsdichtung Aus acrylnitril-Butadien-Kautchuk (NBR) auf einer seite des lagers |
| RSH | Berührungsdichtung Aus acrylnitril-Butadien-Kautchuk (NBR) auf einer seite des lagers |
| Rz | Disque d'étanchéité sans contact en caoutchouc acrylnitrile-butadiène (NBR) d'un côté de l'entrepôt |
| TN9 | Cage renforcée en fibre de verre en polyamide 66, sphérique |
| Vp311 | Entrepôt de la ligne alimentaire SKF: camper avec le GFJ de lubrification SKF compatible alimentaire et les phoques tactiles de couleur bleue de l'acrylnitrile-buutcia-rubber (NBR), tous deux approuvés par le NSF pour la catégorie H1. |
| WT | Polyurée Ester - NLGI Degré: 2 à 3 - GPF 4 - Viscosité de base à l'huile à 40 ° C en mm² / s: 70 ° (9,4 à 100 ° C) |
| Z | Couvre-couvercle en acier tranche d'un côté de l'entrepôt |
| Znr | Rainure de l'anneau dans la couche de l'anneau extérieur et l'anneau d'arrosage associé ainsi qu'une plaque de revêtement en plaque d'acier sur le côté opposé |

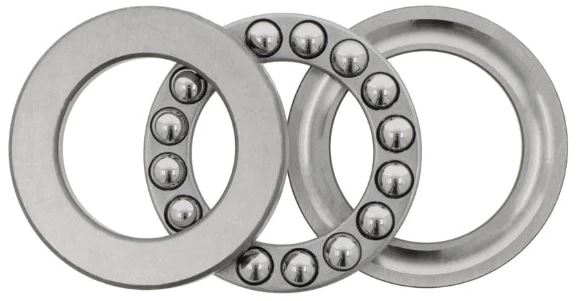

Roulements à billes à contact oblique
Ce type de roulements à billes est conçu pour supporter des charges axiales (verticales) élevées et des vitesses de rotation élevées. Il existe des roulements à billes à contact oblique à action unilatérale et bilatérale. Ils ne peuvent supporter que des charges axiales et ne doivent pas être soumis à des forces radiales.
Série de roulements à billes de rainure axiale SKF disponibles
Exemple Présentons ici nos roulements à billes de rainure axiale SKF.
| Ligne | Dimensions (dxdxb) | Variantes disponibles |
|---|---|---|
| 51100 | 10x24x9 mm | |
| 51200 | 10x26x11 mm | |
| 51120 | 100x135x25 mm | |
| 53220 | 100x150x40,9 mm | |
| 53320 | 100x170x59.2 mm | |
| 52224 | 100x170x68 mm | |
| 51420 | 100x210x85 mm | M |
| 51222 | 110x160x38 mm | |
| 53222 | 110x160x40.2 mm | |
| 51322 | 110x190x63 mm | M |
| 53322 | 110x190x67.2 mm | M |
| 52226 | 110x190x80 mm | |
| 51101 | 12x26x9 mm | |
| 51201 | 12x28x11 mm | |
| 53201 | 12x28x11,4 mm | |
| 51124 | 120x155x25 mm | |
| 51224 | 120x170x39 mm | |
| 52228 | 120x200x81 mm | |
| 51324 | 120x210x70 mm | M |
| 51126 | 130x170x30 mm | |
| 51226 | 130x190x45 mm | |
| 53226 | 130x190x47.9 mm | |
| 52230 | 130x215x89 mm | M |
| 51128 | 140x180x31 mm | |
| 51228 | 140x200x46 mm | |
| 53228 | 140x200x48.6 mm | |
| 52232 | 140x225x90 mm | M |
| 51102 | 15x28x9 mm | |
| 51202 | 15x32x12 mm | |
| 53202 | 15x32x13,3 mm | |
| 52204 | 15x40x26 mm | |
| 51130 | 150x190x31 mm | M |
| 51230 | 150x215x50 mm | M |
| 51330 | 150x250x80 mm | M |
| 51132 | 160x200x31 mm | M |
| 51232 | 160x225x51 mm | M |
| 51332 | 160x270x87 mm | M |
Symboles de suffixe pour les roulements à billes à contact oblique SKF
Les symboles de suffixe suivants représentent les variantes de roulements à billes à contact oblique.
| Suffixe | Explication du symbole de suffixe |
|---|---|
| M | Cage massive en laiton, à billes. Différentes conceptions ou matériaux de cage sont indiqués par des chiffres ajoutés, par exemple M2. |

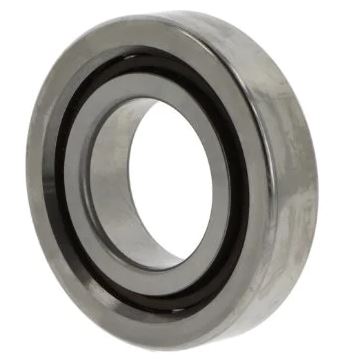

Roulements à billes obliques
Les roulements à billes obliques ont des pistes intérieures et extérieures décalées dans la direction de l'axe de roulement. Ils sont conçus pour des situations où deux forces doivent être supportées, par exemple des charges radiales et axiales agissant simultanément. La capacité de charge axiale des roulements à billes obliques augmente avec l'angle de contact.
Série de roulements à billes skf disponibles disponibles
Exemple Présentons ici nos roulements à billes inclinés SKF.
| Ligne | Dimensions (dxdxb) | Variantes disponibles |
|---|---|---|
| 3200 | 10x30x14 mm | A2ztn9mt33, ATN9C3, A2rs1tn9mt33 |
| 7200 | 10x30x9 mm | Becbp, BEP |
| 7220 | 100x180x34 mm | Becbm, BEP, Becby, Becbp |
| 3220 | 100x180x60,3 mm | AC3, UN |
| 7320 | 100x215x47 mm | Becby, Couler, Becbm, Becbp, BEP, Entourer |
| 3320 | 100x215x82.6 mm | UN, AC3 |
| 7221 | 105x190x36 mm | BEP, Becbm, Becbp |
| 7321 | 105x225x49 mm | Becbp, Bêtises, BEP, Becbm |
| 307438 | 106x140x25 mm | UN |
| 7222 | 110x200x38 mm | BEP, Becbp, Becbm |
| 3222 | 110x200x69.8 mm | UN, AC3 |
| 7322 | 110x240x50 mm | Couler, Becby, Becbm, BEP, Bêtises, Beccm |
| 3322 | 110x240x92.1 mm | UN |
| 7201 | 12x32x10 mm | Becbp, Begbp, BEP |
| 3201 | 12x32x15.9 mm | ATN9C3, A2ztn9mt33, A2rs1tn9mt33, ATN9 |
| 7301 | 12x37x12 mm | BEP |
| 7224 | 120x215x40 mm | Bcbm, BM |
| 7324 | 120x260x55 mm | Bcbm |
| 7226 | 130x230x40 mm | BM, Bgam, Bcbm |
| 7326 | 130x280x58 mm | Bcbm, BM |
| 7028 | 140x210x33 mm | BGM |
| 7228 | 140x250x42 mm | BM |
| 7328 | 140x300x62 mm | Bcbm |
| 7202 | 15x35x11 mm | Entourer, Becbp, Begbp |
| 3202 | 15x35x15.9 mm | ATN9, A2ztn9mt33, A2rs1tn9mt33, ATN9C3 |
| 7302 | 15x42x13 mm | BEP, Becbp |
| 3302 | 15x42x19 mm | ATN9C3, ATN9, A2ztn9mt33, A2rs1tn9mt33 |
| 7230 | 150x270x45 mm | Bcbm |
| 7330 | 150x320x65 mm | Bcbm |
| 7232 | 160x290x48 mm | Bcbm |
| 7203 | 17x40x12 mm | BEP, Becbp, Becbm, Entourer |
| 3203 | 17x40x17,5 mm | ATN9C3, A2ztn9mt33, ATN9 |
| 7303 | 17x47x14 mm | Entourer, BEP |
| 3303 | 17x47x22.2 mm | A2ztn9mt33, ATN9C3 |
| 7234 | 170x310x52 mm | Bcbm |
| 7334 | 170x360x72 mm | Bcbm |
| 7336 | 180x380x75 mm | Bcbm |
Signes de dépôt pour les roulements à billes inclinés SKF
Les panneaux de réapprovisionnement suivants représentent des variantes de roulements à billes inclinées.
| suffixe | Explication de la marque de réapprovisionnement |
|---|---|
| 2RS1 | Touchez le joint en caoutchouc acrylnitrile-butadiène (NBR) des deux côtés de l'entrepôt |
| 2rz | Fenêtre d'étanchéité sans contact, NBR, des deux côtés |
| 2Z | Couvrir les tranches des deux côtés de l'entrepôt |
| B | Angle de touche 40 ° |
| C3 | Portant de l'air plus grand que la normale |
| Cb | Entrepôt universel pour la phrase de la phrase de l'air normal de roulement axial pour la disposition O ou X |
| CC | L'entrepôt universel pour l'installation de l'air axial d'installation de set plus grande que la normale (CB) pour la disposition O ou X. |
| ré | Anneau intérieur partagé |
| E | Construction intérieure optimisée |
| F | Cage solide en acier, sphérique |
| g | Entrepôt universel pour la phrase de la phrase de l'air normal de roulement axial pour la disposition O ou X |
| Géorgie | Entrepôt universel pour l'installation de set -off légère précharge. Dans le cas de l'arrangement O ou X |
| GB | Entrepôt universel pour l'installation de phrase Précharge moyenne. Dans le cas de l'arrangement O ou X |
| J | Cage en tôle en acier, sphérique |
| M | Cage solide en laiton, sphérique. Différentes conceptions de cage sont caractérisées par des chiffres attachés, par exemple M2 |
| Mâle | Cage de fenêtre en laiton, bague extérieure |
| MT33 | Avec du savon au lithium minéral - NLGI Degré: 3 - GPF 1 - Viscosité de base à l'huile à 40 ° C en mm² / s: 100 ° (10 à 100 ° C) |
| NON | Rainure de l'anneau dans la couche de l'anneau extérieur et le gain de grenouille associé |
| P | Cage renforcée en fibre de verre en polyamide 66, sphérique |
| TN9 | Cage renforcée en fibre de verre en polyamide 66, sphérique |
| VT113 | Graisse avec un épaississeur au lithium selon la classe de cohérence NLGI 3 pour -20 à +140 ° C |
| Y | Cage en tôle en laiton, borde |
Roulements à billes à contact oblique axiaux
Les roulements à billes à contact oblique axiaux SKF ne sont pas auto-alignants, c'est-à-dire que les différentes parties du roulement peuvent être installées séparément. Ils ont été spécialement conçus pour les tables tournantes et peuvent également être utilisés avec d'autres systèmes de roulements.
Série de roulements à billes coulissants SKF Axial SKF
Exemple Présentons ici nos roulements à billes coulissants axiaux SKF.
| Ligne | Dimensions (dxdxb) | Variantes disponibles |
|---|---|---|
| BSA206 | 30x62x16 mm | CGA |
| BTW95 | 95x145x60 mm | Ctn9sp |
| BTW70 | 70x110x48 mm | Ctn9sp |
| BTW65 | 65x100x44 mm | Ctn9sp |
| BTW60 | 60x95x44 mm | Ctn9sp |
| BSA210 | 50x90x20 mm | CGB |
| BTW45 | 45x75x38 mm | Ctn9sp |
| BSD4090 | 40x90x20 mm | CGA, CGB |
| BSA208 | 40x80x18 mm | CGA, CGB |
| BSD3572 | 35x72x15 mm | CGA, CGB |
| BTW35 | 35x62x34 mm | Ctn9sp |
| BSA201 | 12x32x10 mm | CGA |
| BSD3062 | 30x62x15 mm | CGB, CGA |
| BSA305 | 25x62x17 mm | CGA |
| BSD2562 | 25x62x15 mm | CGB, CGA |
| BSA205 | 25x52x15 mm | CGB, CGA |
| BTW170 | 170x260x108 mm | Cmsp |
| BTW150 | 150x225x90 mm | Cmsp |
| BSA202 | 15x35x11 mm | CGA |
| BTW140 | 140x210x84 mm | Cmsp |
| BTW130 | 130x200x84 mm | Ctn9sp |
Signes de dépôt pour les roulements à billes inclinés SKF
Les panneaux de réapprovisionnement suivants représentent des variantes de roulements à billes inclinées.
| suffixe | Explication de la marque de réapprovisionnement |
|---|---|
| 2RS1 | Touchez le joint en caoutchouc acrylnitrile-butadiène (NBR) des deux côtés de l'entrepôt |
| 2rz | Fenêtre d'étanchéité sans contact, NBR, des deux côtés |
| 2Z | Couvrir les tranches des deux côtés de l'entrepôt |
| B | Angle de touche 40 ° |
| C3 | Portant de l'air plus grand que la normale |
| Cb | Entrepôt universel pour la phrase de la phrase de l'air normal de roulement axial pour la disposition O ou X |
| CC | L'entrepôt universel pour l'installation de l'air axial d'installation de set plus grande que la normale (CB) pour la disposition O ou X. |
| ré | Anneau intérieur partagé |
| E | Construction intérieure optimisée |
| F | Cage solide en acier, sphérique |
| g | Entrepôt universel pour la phrase de la phrase de l'air normal de roulement axial pour la disposition O ou X |
| Géorgie | Entrepôt universel pour l'installation de set -off légère précharge. Dans le cas de l'arrangement O ou X |
| GB | Entrepôt universel pour l'installation de phrase Précharge moyenne. Dans le cas de l'arrangement O ou X |
| J | Cage en tôle en acier, sphérique |
| M | Cage solide en laiton, sphérique. Différentes conceptions de cage sont caractérisées par des chiffres attachés, par exemple M2 |
| Mâle | Cage de fenêtre en laiton, bague extérieure |
| MT33 | Avec du savon au lithium minéral - NLGI Degré: 3 - GPF 1 - Viscosité de base à l'huile à 40 ° C en mm² / s: 100 ° (10 à 100 ° C) |
| NON | Rainure de l'anneau dans la couche de l'anneau extérieur et le gain de grenouille associé |
| P | Cage renforcée en fibre de verre en polyamide 66, sphérique |
| TN9 | Cage renforcée en fibre de verre en polyamide 66, sphérique |
| VT113 | Graisse avec un épaississeur au lithium selon la classe de cohérence NLGI 3 pour -20 à +140 ° C |
| Y | Cage en tôle en laiton, borde |
Roulements à billes oscillants
Les roulements à billes oscillants SKF ont deux rangées de billes, deux pistes de roulement profondes dans la bague intérieure, ainsi qu'une piste de roulement utilisée en commun par les deux rangées dans la bague extérieure. Des versions ouvertes et étanches sont disponibles. Les roulements sont libres de rotation et sont en grande partie insensibles aux erreurs d'alignement de l'arbre.
Série de roulements à balle SKF pendulum disponibles
Exemple Présentons ici nos roulements à balle pendulum SKF.
| Ligne | Dimensions (dxdxb) | Variantes disponibles |
|---|---|---|
| 2200 | 10x30x14 mm | ETN9, E2rs1tn9 |
| 1200 | 10x30x9 mm | ETN9 |
| 2220 | 100x180x46 mm | Km, Kmc3, K, Kc3, M, MC3 |
| 1320 | 100x215x47 mm | Kc3, K, C3 |
| 2320 | 100x215x73 mm | M, Kmc3, MC3 |
| 1222 | 110x200x38 mm | K, Kc3 |
| 2222 | 110x200x53 mm | Km, Kc3, M, Kmc3, K, MC3 |
| 1322 | 110x240x50 mm | Kmc3 |
| 1201 | 12x32x10 mm | ETN9 |
| 2201 | 12x32x14 mm | E2rs1tn9, ETN9 |
| 1301 | 12x37x12 mm | ETN9 |
| 1224 | 120x215x42 mm | MC3, Km, Kmc3, M |
| 1226 | 130x230x46 mm | M |
| 1202 | 15x35x11 mm | ETN9, ETN9C3 |
| 2202 | 15x35x14 mm | ETN9, E2rs1tn9c3, E2rs1tn9 |
| 1302 | 15x42x13 mm | ETN9 |
| 2302 | 15x42x17 mm | E2rs1tn9 |
| 1203 | 17x40x12 mm | ETN9C3, ETN9 |
| 2203 | 17x40x16 mm | E2rs1tn9, ETN9, ETN9C3 |
| 1303 | 17x47x14 mm | ETN9 |
| 2303 | 17x47x19 mm | E2rs1tn9 |
| 1204 | 20x47x14 mm | ETN9, ETN9C3 |
| 2204 | 20x47x18 mm | ETN9C3, E2rs1tn9, ETN9, E2rs1tn9c3 |
| 11204 | 20x47x40 mm | TN9 |
| 2304 | 20x52x21 mm | E2rs1tn9, TN9, E2rs1tn9c3 |
| 1205 | 25x52x15 mm | Ectn9, ETN9 |
| 2205 | 25x52x18 mm | E2rs1ktn9c3, Ectn9, ETN9 |
| 11205 | 25x52x44 mm | TN9 |
| 1305 | 25x62x17 mm | Ektn9c3 |
| 2305 | 25x62x24 mm | ETN9, E2rs1tn9c3, M, E2rs1tn9 |
| 1206 | 30x62x16 mm | ETN9C3, Ektn9c3, Ectn9, ETN9 |
| 2206 | 30x62x20 mm | ETN9C3, Ectn9, Ektn9c3, E2rs1tn9c3 |
| 11206 | 30x62x48 mm | TN9 |
| 1306 | 30x72x19 mm | Ektn9c3, ETN9C3, Ectn9 |
| 2306 | 30x72x27 mm | M, E2rs1tn9, C3, Kc3 |
| 1207 | 35x72x17 mm | Ectn9 |
| 2207 | 35x72x23 mm | ETN9C3, Ektn9c3, E2rs1tn9 |
Indicateurs supplémentaires pour les roulements à rotule sur billes SKF
Les indicateurs supplémentaires suivants représentent les variantes des roulements à rotule sur billes.
| Suffixe | Explication de l'indicateur supplémentaire |
|---|---|
| 2RS1 | Joint d'étanchéité, NBR, des deux côtés |
| C3 | Jeu radial supérieur à la normale |
| C4 | Jeu radial supérieur à C3 |
| E | Construction interne optimisée pour une capacité de charge supérieure |
| K | Alésage conique, cône 01:12 |
| M | Cage massive en laiton, à guidage par billes |
| P6 | Précision dimensionnelle et de fonctionnement conforme à la classe de tolérance ISO 6 |
| TN9 | Cage renforcée en fibre de verre en polyamide 66, à guidage par billes |
Roulements à rouleaux SKF versus roulements à billes SKF
Les roulements à rouleaux, c'est-à-dire les roulements avec des cylindres/rouleaux au lieu de billes, sont souvent inclus dans le terme générique "roulements à billes". Les roulements à rouleaux SKF sont des rouleaux cylindriques ou coniques capables de supporter des charges lourdes et des mouvements de rotation. Ils sont utilisés dans une variété d'applications, telles que les transmissions, les systèmes de transport et les machines-outils. Vous trouverez les produits suivants de roulements à rouleaux SKF dans notre boutique :
Roulements à rouleaux cylindriques et roulements à rouleaux cylindriques axiaux
Les roulements à rouleaux cylindriques SKF sont disponibles dans une variété de modèles et de tailles pour chaque application. Les types les plus courants sont les roulements à une rangée, à deux rangées et à quatre rangées. Les roulements à rouleaux cylindriques peuvent supporter à la fois des charges radiales élevées et des charges axiales dans les deux directions. Ils sont utilisés dans des applications nécessitant des charges radiales élevées et des vitesses de rotation élevées. En plus d'une rigidité accrue et d'une réduction de la friction, ils compensent les mouvements axiaux et offrent une longue durée de vie.
Les roulements à rouleaux cylindriques axiaux peuvent supporter de grandes charges axiales et de chocs, mais ne peuvent pas supporter de forces radiales. Ils permettent des systèmes de paliers très rigides qui nécessitent peu d'espace axial.
Disponible SKF (axial) Cylinder Roller Warehouse Series
Exemple Présentons ici notre entrepôt de rouleaux de cylindre axial.
Signes de dépôt pour l'entrepôt de rouleaux de cylindre SKF
Les panneaux de réapprovisionnement suivants représentent les variantes des roulements à billes pendule.
| suffixe | Explication de la marque de réapprovisionnement |
|---|---|
| 2LS | Sceaux en polyuréthan des deux côtés de l'entrepôt |
| UN | Déliquant ou modifiant la construction intérieure avec les mêmes dimensions externes |
| BAD | Construction interne modifiée et poésie (pour la série NNF 50) |
| C | Construction intérieure déviante ou modifiée |
| C3 | Air à roulement radial plus grand que la normale |
| C4 | Air à roulement radial plus grand que la normale |
| C5 | L'air à roulement radial beaucoup plus grand que la normale |
| CV | Construction intérieure changée, pleine |
| E | Entrepôt d'explorateur SKF sans anneaux intermédiaires |
| CE | Construction intérieure optimisée; Plus et / ou plus de rôles ainsi que des conditions de touche de rôle / de bord modifiées |
| J | Cage de fenêtre en tôle en tôle, rouleau roulé |
| K | CEGNATE BORE, CONE 1:12 |
| M | Cage solide en laiton et rouleau roulé |
| Ma (s) | Cage solide en laiton, bague extérieure. (avec des rainures de lubrification dans les zones guidées) |
| Ml | Cage de fenêtre de retour en laiton, en fonction de la conception de stockage à l'intérieur ou de l'anneau extérieur |
| N | Rainure de l'anneau dans le manteau de l'anneau extérieur |
| P | Cage de fenêtre en fibre de verre polyamide renforcé 66, roulé |
| Sp | Classe de précision spéciale |
| TN | Cage renforcée en fibre de verre en polyamide 66 |
| TN | Cage renforcée en fibre de verre en polyamide 67 |
| TN9 | Cage en fibre de verre polyamide renforcée 66, corps roulant |
| V | Full-Rold, sans cage |
| VA301 | Entrepôt pour machines électriques dans les véhicules électroniques |
| VA3091 | Stockage pour les machines électriques dans les véhicules électroniques et le revêtement d'oxyde d'aluminium sur la surface extérieure de l'anneau extérieur |
| VL0241 | Tension jusqu'à 1 000 V CC |
| W33 | Extension Groove et trois lubrifiants dans l'anneau extérieur |
Roulements à rouleaux coniques et roulements à rouleaux coniques axiaux
Ce roulement est conçu pour supporter des charges combinées et une faible friction. La conception de deux roulements à une rangée adjacents permet de supporter des charges rigides.
Les roulements à rouleaux coniques axiaux peuvent supporter de grandes charges axiales et de chocs, mais ne peuvent pas supporter de forces radiales. Ils permettent des systèmes de roulement très rigides qui nécessitent peu d'espace axial.
Disponible SKF (axial) Série d'entrepôt de rouleaux à cône
Exemple Présentons ici nos roulements à rouleaux de cône axial.
| Ligne | Dimensions (dxdxb) | Variantes disponibles |
|---|---|---|
| 532 | 0x107.95x0 mm | Xq |
| 472 | 0x120x0 mm | Q |
| 572 | 0x139.992x0 mm | Q |
| 653 | 0x146.05x0 mm | Q |
| 592 | 0x152.4x0 mm | Aq |
| 48220 | 0x182.562x0 mm | Q |
| 67322 | 0x196.85x0 mm | |
| M12610 | 0x50.005x0 mm | Q |
| 1328 | 0x52.388x0 mm | Q |
| M84510 / 2 | 0x57.15x19.431 mm | Qcl7c |
| M86610 | 0x64.292x0 mm | Qcl7c |
| HM88610 / 2 | 0x72.233x0 mm | Qcl7c |
| 2720 | 0x76.2x0 mm | Qcl7c |
| 18620 | 0x79.375x0 mm | Q |
| LM104911 | 0x82.58x0 mm | Q |
| 25523 | 0x82.931x0 mm | Q |
| 354 | 0x85x0 mm | Xq |
| 18720 | 0x85x0 mm | Q |
| 3525 | 0x87.312x0 mm | Q |
| 33822 | 0x95.25x0 mm | Q |
| 53377 | 0x95.727x0 mm | Q |
| 382 | 0x96.838x0 mm | UN, Aq |
| 32920 | 100x140x25 mm | |
| T4CB100 | 100x145x24 mm | |
| 32020 | 100x150x32 mm | X |
| 33020 | 100x150x39 mm | |
| 30220 | 100x180x37 mm | Df |
| 33220 | 100x180x63 mm | |
| 32220 | 100x180x98 mm | Df |
| 31320 | 100x215x113 mm | Xdf, X |
| 30320 | 100x215x51,5 mm | |
| 32320 | 100x215x77,5 mm | |
| 687 | 101,6x0x0 mm | Q |
| 687/672 | 101.6x168.275x41.275 mm | Q |
| 32021 | 105x160x35 mm | X |
| 33021 | 105x160x43 mm | |
| 331126 | 105x170x40 mm | Q |
Signes de dépôt pour l'entrepôt de rouleaux de ventre SKF
Les panneaux de réapprovisionnement suivants représentent des variantes de roulements à rouleaux de base.
| suffixe | Explication de la marque de réapprovisionnement |
|---|---|
| B | Grand angle de contact |
| CL7C | Exécution haute performance |
| CLN | Tolérances selon la classe ISO Tolérance 6X |
| Df | Dans la disposition X ensemble, l'ensemble de stockage. Immédiatement, les combinaisons numériques suivantes marquent l'exécution de l'anneau intermédiaire dans l'ensemble d'entrepôt |
| Ha3 | Bague intérieure durcie |
| J1 | Variante de cage en tôle en acier 1 |
| J2 | Variante de cage en tôle en acier 2 |
| Q | Géométrie de contact optimisée et qualité de surface |
| TN9 | Cage en fibre de verre polyamide renforcée 66, corps roulant |
| VB061 | Espacement de bord de 8 mm sur le grand devant de l'anneau intérieur |
| VE197 | Déviations des dimensions externes ou intérieures |
| VQ267 | Augmentation de la tolérance à la bague interne, ± 25 µm |
| VQ492 | Tolérance spéciale à la bague intérieure |
| X | Les dimensions principales ont changé en conséquence. |
Roulements à rotule sur rouleaux et roulements à rotule sur rouleaux axiaux
Les roulements à rotule sur rouleaux SKF conviennent aux applications qui ont tendance à présenter des erreurs d'alignement ou des flexions d'arbre. La capacité de charge élevée et la capacité à absorber les erreurs d'alignement contribuent également à une maintenance réduite et à une durée de vie plus longue des roulements.
Les roulements à rotule sur rouleaux axiaux peuvent résister aux forces axiales dans une direction et simultanément supporter des charges radiales lorsqu'ils sont soumis à des forces axiales simultanées.
Disponible SKF (axial) Pendule Roller Warehouse Series
Exemple Présentons ici nos roulements à rouleaux de cône axial.
Nachsetzzeichen für SKF Pendelrollenlager
Die Folgenden Nachsetzzeichen Stellen Kegelrollenlager Varianten Dar.
| Suffixe | Erklärung des nachsetzzeichens |
|---|---|
| 2CS5 | Berührungsdichtung Aus hydriertem acrylnitrril-Butadian-Kautchuk (Hnbr) auf einer bzw. Beiden Seiten des Lagers |
| 2rs | Berührungsdichtung Aus acrylnitril-Butadien-Kautchuk (NBR) auf Beiden Seiten des Lagers |
| 2RS5 | Berührungsdichtung Aus hydraertem acrylnitril-Butaien-Kautchuk (HNBR) auf beiden seiten des lagers |
| C083 | Laufgenauigkeit Entsprechend Toleranzklasse P5 & Radiale Lagerluft Größer als Normal |
| C3 | Radiale lagerluft größer als normal |
| C4 | Radiale lagerluft größer als c3 |
| Californie | Einteiliger doppelkammkäfig aus messing, halteborde am innening unf auf dem innening zentrierter führungsring |
| CC | Zwei Fensterkäfige Aus Stahlblech, Bordloser innening und darauf zentrierter führungsring, |
| Ccja | Bordloser Innenring, Ein auf der außenringlaufbahn geführter perdant führungsring und zwei darin zentrantte randschichtgehärtete fensterkäfige aus stahlblechech |
| E | Optimierte innere konstruktion für höhere tragfähigkeit |
| Gem7 | Spezialfett |
| Gem9 | Freier Raum im Lager Zu 70 bis 100% befüllt mit dem hochvisiskosé skf fett lghb 2 |
| Ja | Zwei Fensterkäfige Aus Stahlblech, Zentriert in Einem, auf der Außenringlaufbahn geführten führungsring |
| K | Kegelige Bohrung (Kegel 1:12) |
| K30 | Kegelige Bohrung, Kegel 01:30:00 |
| VA405 | Lager Für Vibrations Maschinen Mit Randschichtgehärteten Fensterkäfigen Aus Stahlblech |
| VA406 | Lager Für Vibrations Maschinen Mit Randschichtgehärteten Fensterkäfigen Aus Stahlblech & Zusätzlich mit ptfe-beschichteter Bohrung |
| VT143 | Freier Raum im Lager Zu 25 bis 45% befüllt mit skf hochdruckfett lgep 2 |
| VT143B | Freier Raum Im Lager Zu 45 bis 60% Befüllt Mit Skf Hochdruckfett Lgep 2 |
| W | Keine Nachschmiermöglichkeit |
| W33 | Umfangsnut und drei schmierlöcher im aUßenring |
Roulements à aiguilles et roulements à aiguilles axiaux
Les roulements à aiguilles SKF ont des éléments roulants extrêmement minces par rapport à la longueur totale du roulement, tout comme les roulements à aiguilles SKF. Le profil modifié des rouleaux et des chemins de roulement réduit les concentrations de contrainte et améliore la sécurité de fonctionnement.
Le composant principal d'un roulement à aiguilles axial, la couronne d'aiguilles, est une cage rigide dans laquelle de nombreuses aiguilles sont guidées et maintenues en place.
Foire aux questions
Wie lang ist die Lieferzeit für Artikel die auf Lager sind?
Unser Sortiment mit einem positiven Lagerbestand kann wochentags taggleich versendet werden. Mit UPS Express Saver erfolgt die Lieferung in der Regel am nächsten Arbeitstag.
Von welchen anderen Herstellern führt Motionparts Kugellager?
Kugellager gibt es bei uns von den Marken FAG, SKF, NTN, NKE, INA, ZEN, NSK, Timken, UKF, Nachi, SNR, Durbal, Nadella.
Sind die bei Motionparts angebotenen Lager original Markenware?
Die Produkt Qualität von allen bei uns angebotenen Wälzlagern und Wälzlagerherstellern unterliegt strengen Eingangskontrollen. Alle Kugellager haben original Hersteller Qualität.
Können Privatkunden bei Motionparts bestellen?
Ja, auch ohne Firma können Sie Qualitätslager aller Wälzlagerhersteller bestellen.
Welche Zahlungsmethoden stehen für Kunden in verschiedenen Ländern zur Verfügung?
Bei uns können Sie bei Versand innerhalb von Deutschland mit PayPal, Klarna, Kauf auf Rechnung, Kreditkarte oder per Vorkasse zahlen.
In welchen Industrien werden SKF Wälzlager eingesetzt?
SKF Kugellager werden vor allem in der Fertigung, der Mechatronik, der Landtechnik und anderen Technologieunternehmen und Bereichen der Industrie verwendet. SKF bietet zudem viele Zubehör Artikel an die in Zusammenhang mit Kugellagern verwendet werden.
Kugellager anderer Hersteller kaufen
