30308-A FAG

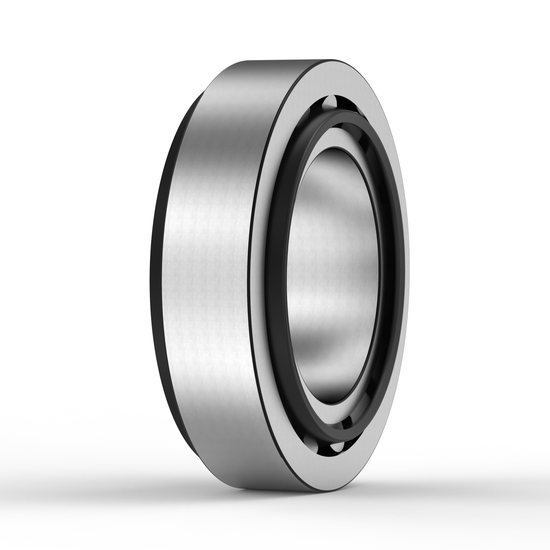

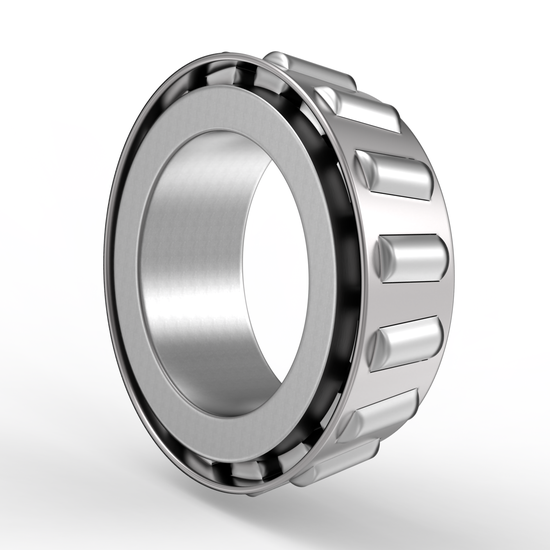

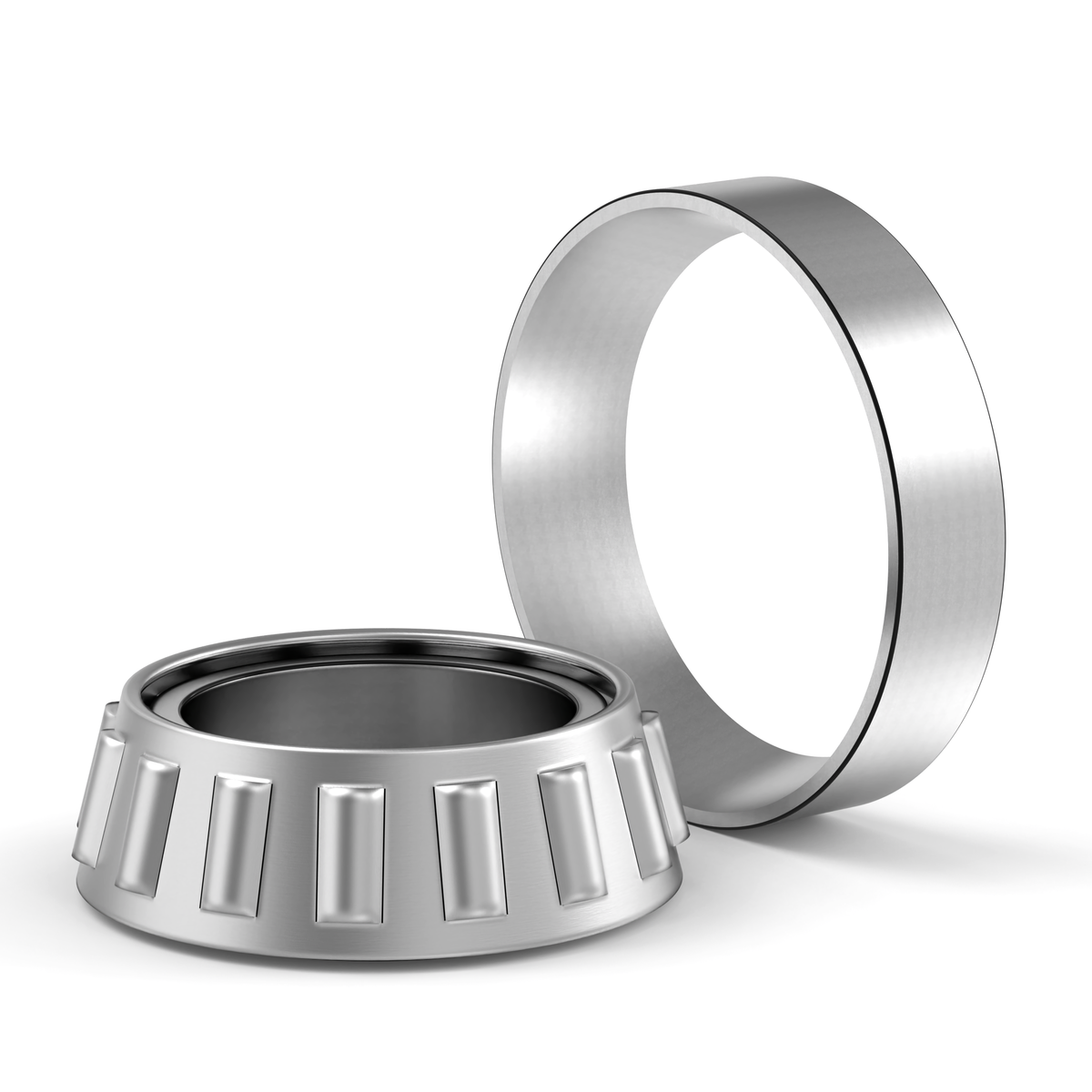

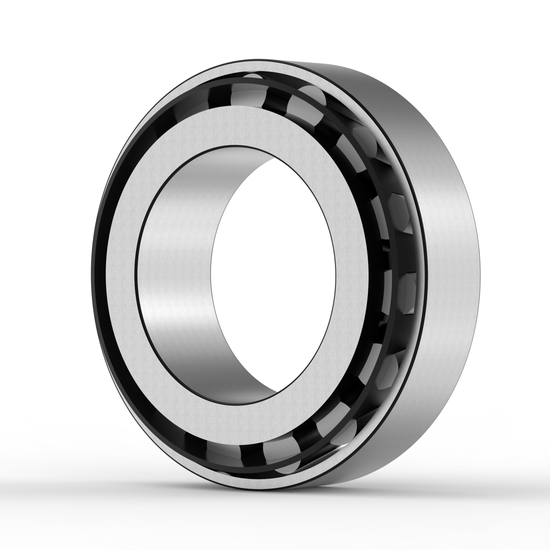

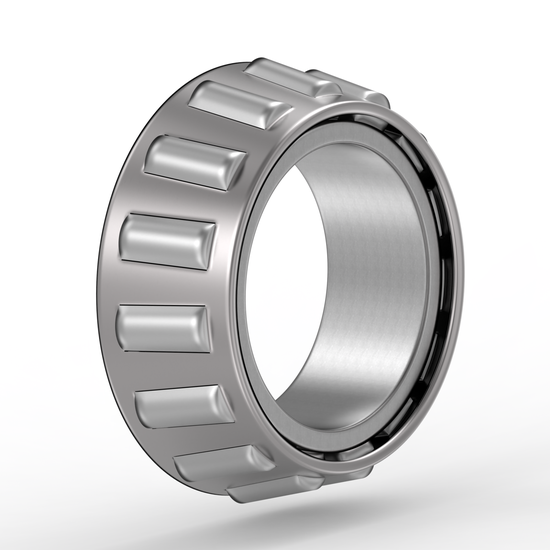

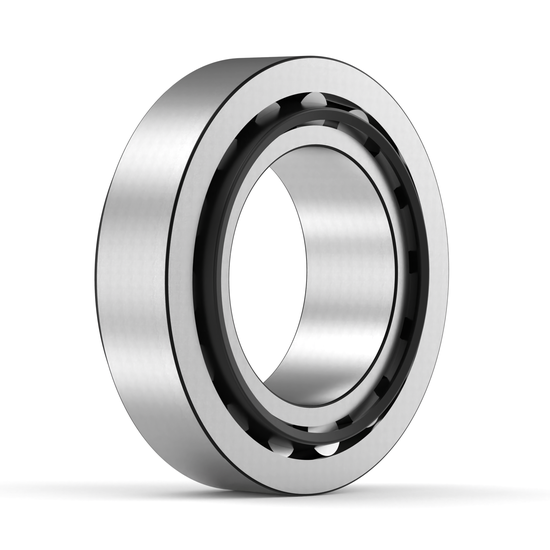

Kegelrollenlager Satz von FAG
Frage zum Artikel?
9 x 3 x 9 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 84 | min. 1% | |
| 168 | min. 2% | |
| 253 | min. 3% |
Nachsetzzeichen
| A = geänderte Innenkonstruktion |
Auch bekannt als:
| • 30308 | |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 23,00 |
| EAN: 4012801039765 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0167109160000 |
| Typenkennzeichnung: 30308-A FAG |
| Anordnung: Standardausführung |
| Artikelumfang: komplettes Kegelrollenlager |
| Breitenmaße: B 23 mm des Innenringes |
| Breitenmaße: C 20 mm des Außenringes |
| Gewicht: 0.772 g |
| Gewicht: 0.772 |
| Käfig: Stahlblechkäfig |
| Rollenreihen: einreihiges Lager |
| Breitenmaße: T 25,25 mm des Lagers |
| Temperaturbereich: -30 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
Erweiterte technische Daten
| A |
| Außenmaße:(D) Zoll 3.5433 |
| Außenmaße:(D) mm 90,00 |
| Begrenzungsdrehzahl (n G) "8500.0000" |
| Breitenmaße:(B) Zoll 0.9941 |
| Breitenmaße:(B) mm 25,25 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 0.772 |
| Grundstatische Tragzahl, radial (C 0r) "102000.0000" |
| Innenmaße:(d) Zoll 1.5748 |
| Innenmaße:(d) mm 40,00 |
| Medias beschreibung Kegelrollenlager 303, Hauptabmessungen nach DIN ISO 355 / DIN 720, zerlegbar, angestellt oder paarweise |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 91000 |
| Radial Static Load Rating C0r (N) 102000 |
| Thermische Drehzahlgrenze (n ϑr) "5700.0000" |
| -30 °C Betriebstemperatur min. |
| 0,35 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| 0,771 kg Gewicht |
| 0,96 Statischer Axiallastfaktor |
| 1,5 mm Maximaler Hohlkehlradius am Gehäuse |
| 1,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| 1,74 Dynamischer Axiallastfaktor |
| 102.000 N Statische Tragzahl, radial |
| 12.000 N Ermüdungsgrenzbelastung, radial |
| 120 °C Betriebstemperatur max. |
| 19 mm Abstand Druckkegelspitze |
| 2 mm Maximaler Hohlkehlradius an der Welle |
| 2 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| 20 mm Breite des Außenringes |
| 23 mm Breite des Innenringes |
| 25,25 mm Breite des Lagers |
| 3 mm Minimaler axialer Freiraum |
| 40 mm Bohrungsdurchmesser |
| 49 mm Minimaler Durchmesser der Wellenschulter |
| 5 mm Minimaler axialer Freiraum |
| 5.700 1/min Thermische Bezugsdrehzahl |
| 52 mm Maximaler Durchmesser der Wellenschulter |
| 64,1 mm Führungsborddurchmesser des Innenringes |
| 77 mm Minimaler Durchmesser der Gehäuseschulter |
| 8.500 1/min Grenzdrehzahl |
| 81 mm Maximaler Durchmesser der Gehäuseschulter |
| 82 mm Minimaler Durchmesser der Gehäuseschulter |
| 90 mm Außendurchmesser |
| 91.000 N Dynamische Tragzahl, radial |
| C 0r 102.000 N Statische Tragzahl, radial |
| C a min 3 mm Minimaler axialer Freiraum |
| C b min 5 mm Minimaler axialer Freiraum |
| C r 91.000 N Dynamische Tragzahl, radial |
| C ur 12.000 N Ermüdungsgrenzbelastung, radial |
| D 90 mm Außendurchmesser |
| D a max 81 mm Maximaler Durchmesser der Gehäuseschulter |
| D a min 77 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 82 mm Minimaler Durchmesser der Gehäuseschulter |
| T max 120 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| T2FB040 Vergleichsbezeichnung nach ISO 10317 und ISO 355 |
| Y 0 0,96 Statischer Axiallastfaktor |
| Y 1,74 Dynamischer Axiallastfaktor |
| a 19 mm Abstand Druckkegelspitze |
| d =1 64,1 mm Führungsborddurchmesser des Innenringes |
| d =40 mm Bohrungsdurchmesser |
| d =a max 52 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 49 mm Minimaler Durchmesser der Wellenschulter |
| e 0,35 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 8.500 1/min Grenzdrehzahl |
| n ϑr 5.700 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 2 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 1,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 2 mm Maximaler Hohlkehlradius an der Welle |
| r b max 1,5 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 0,771 kg Einzelgewicht |
