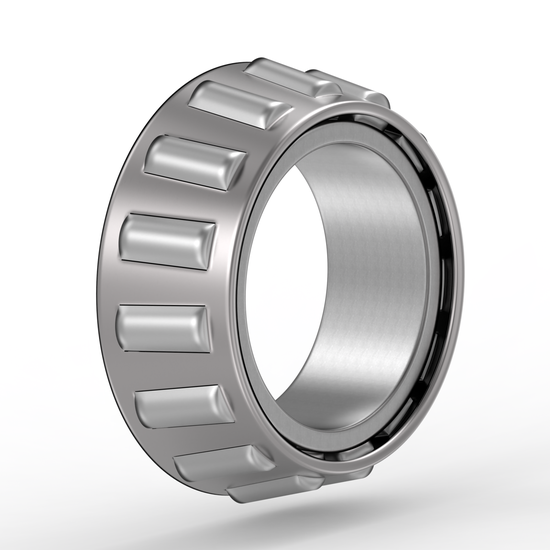

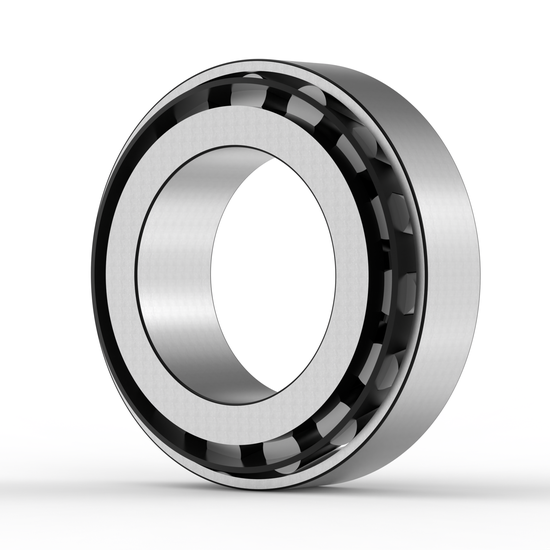

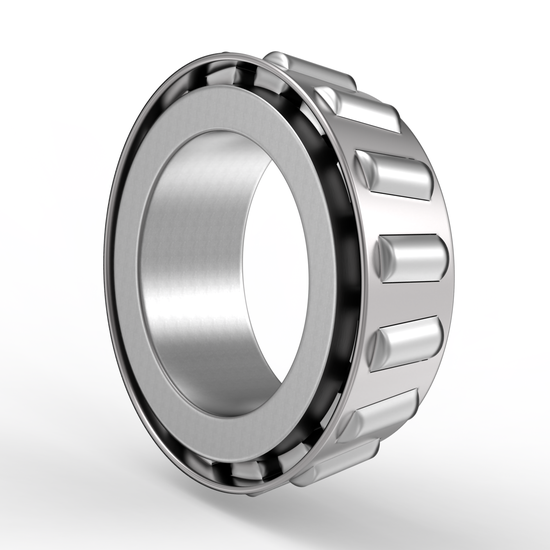

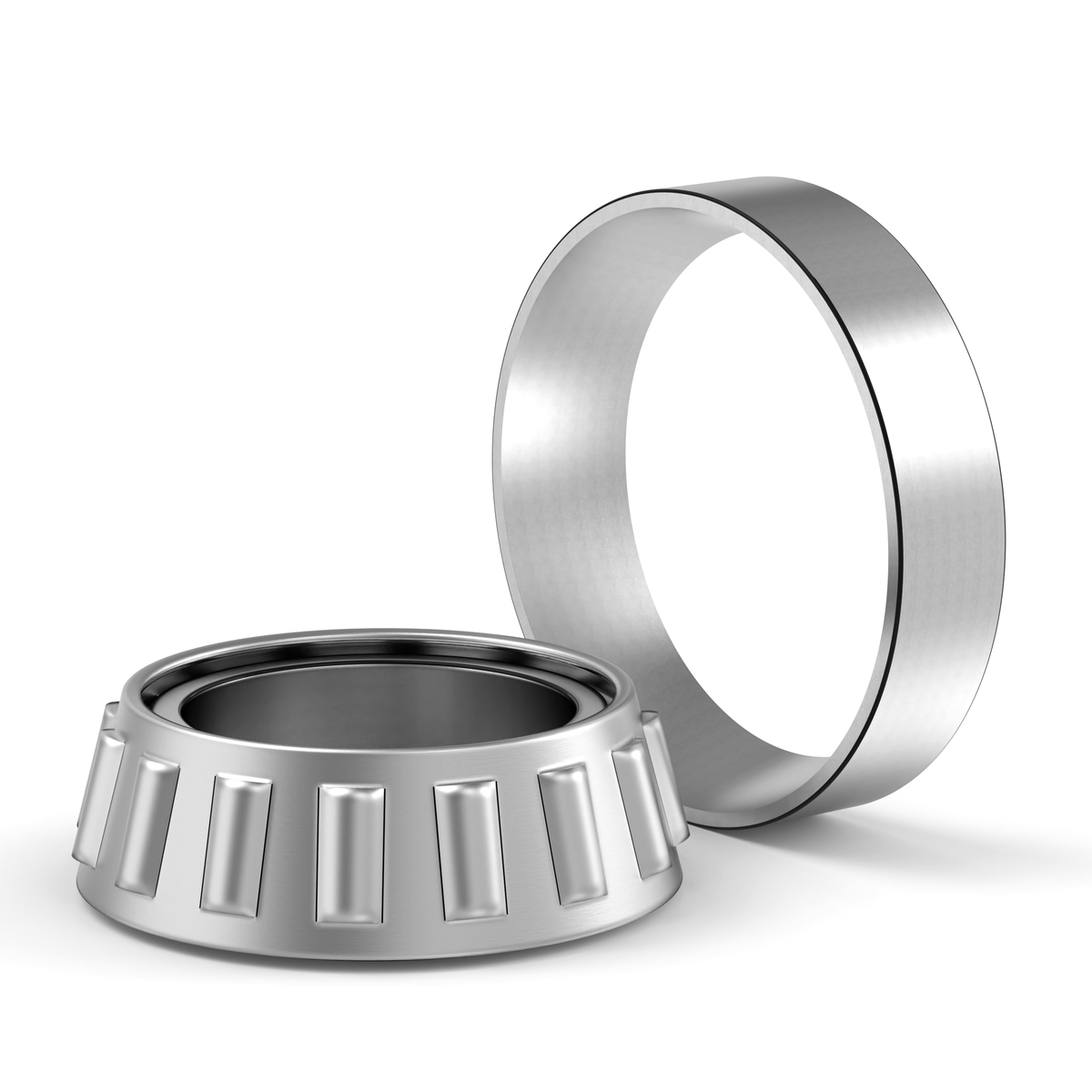

31326-X-XL FAG
Kegelrollenlager Satz von FAG
Frage zum Artikel?
130 x 280 x 66 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 2 | min. 1% | |
| 3 | min. 2% | |
| 5 | min. 3% |
Nachsetzzeichen
| X = Außenmaße internationalen Normen angepasst (für Lager nach DIN) |
| XL = X-Life (Lager der neusten Generation) |
Auch bekannt als:
| • 31326-X | |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 66,00 |
| EAN: 4054369908497 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0834286150000 31326-X |
| Typenkennzeichnung: 31326-X-XL FAG |
| Anordnung: Standardausführung |
| Artikelumfang: komplettes Kegelrollenlager |
| Außendurchmesser: 280 |
| Breitenmaße: B 66 mm des Innenringes |
| Breite: 66 |
| Breitenmaße: C 44 mm des Außenringes |
| Gewicht: 18.8 g |
| Gewicht: 18.8 |
| Innendurchmesser: 130 |
| Käfig: Stahlblechkäfig |
| Rollenreihen: einreihiges Lager |
| Breitenmaße: T 72 mm des Lagers |
| Temperaturbereich: -30 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 11.0236 |
| Außenmaße:(D) mm 280,00 |
| Begrenzungsdrehzahl (n G) "2950.0000" |
| Breitenmaße:(B) Zoll 2.8346 |
| Breitenmaße:(B) mm 72,00 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 18.8 |
| Grundstatische Tragzahl, radial (C 0r) "790000.0000" |
| Innenmaße:(d) Zoll 5.1181 |
| Innenmaße:(d) mm 130,00 |
| Medias beschreibung Kegelrollenlager 313, Hauptabmessungen nach DIN ISO 355 / DIN 720, zerlegbar, angestellt oder paarweise |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 720000 |
| Radial Static Load Rating C0r (N) 790000 |
| Thermische Drehzahlgrenze (n ϑr) "1860.0000" |
| X External Dimensions Matched To International Standards |
| XL Extra Life |
| -30 °C Betriebstemperatur min. |
| 0,4 Statischer Axiallastfaktor |
| 0,73 Dynamischer Axiallastfaktor |
| 0,83 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| 1.860 1/min Thermische Bezugsdrehzahl |
| 103.000 N Ermüdungsgrenzbelastung, radial |
| 130 mm Bohrungsdurchmesser |
| 148 mm Minimaler Durchmesser der Wellenschulter |
| 157 mm Maximaler Durchmesser der Wellenschulter |
| 18,8 kg Gewicht |
| 2.950 1/min Grenzdrehzahl |
| 200 °C Betriebstemperatur max. |
| 206 mm Führungsborddurchmesser des Innenringes |
| 218 mm Minimaler Durchmesser der Gehäuseschulter |
| 261 mm Minimaler Durchmesser der Gehäuseschulter |
| 262 mm Maximaler Durchmesser der Gehäuseschulter |
| 28 mm Minimaler axialer Freiraum |
| 280 mm Außendurchmesser |
| 4 mm Maximaler Hohlkehlradius am Gehäuse |
| 4 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| 44 mm Breite des Außenringes |
| 5 mm Maximaler Hohlkehlradius an der Welle |
| 5 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| 66 mm Breite des Innenringes |
| 72 mm Breite des Lagers |
| 720.000 N Dynamische Tragzahl, radial |
| 790.000 N Statische Tragzahl, radial |
| 87 mm Abstand Druckkegelspitze |
| 9 mm Minimaler axialer Freiraum |
| C 0r 790.000 N Statische Tragzahl, radial |
| C a min 9 mm Minimaler axialer Freiraum |
| C b min 28 mm Minimaler axialer Freiraum |
| C r 720.000 N Dynamische Tragzahl, radial |
| C ur 103.000 N Ermüdungsgrenzbelastung, radial |
| D 280 mm Außendurchmesser |
| D a max 262 mm Maximaler Durchmesser der Gehäuseschulter |
| D a min 218 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 261 mm Minimaler Durchmesser der Gehäuseschulter |
| T max 200 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| T7GB130 Vergleichsbezeichnung nach ISO 10317 und ISO 355 |
| Y 0 0,4 Statischer Axiallastfaktor |
| Y 0,73 Dynamischer Axiallastfaktor |
| a 87 mm Abstand Druckkegelspitze |
| d =1 206 mm Führungsborddurchmesser des Innenringes |
| d =130 mm Bohrungsdurchmesser |
| d =a max 157 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 148 mm Minimaler Durchmesser der Wellenschulter |
| e 0,83 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 2.950 1/min Grenzdrehzahl |
| n ϑr 1.860 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 5 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 4 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 5 mm Maximaler Hohlkehlradius an der Welle |
| r b max 4 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 18,8 kg Einzelgewicht |
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Name | Marke/Manufacturer | Qty | Verfügbarkeit/Availability |
|---|---|---|---|
| 31326X | SKF | 2 | Ab Lager/In Stock |
| 31326-XL | FAG | 3 | Ab Lager/In Stock |
Veuillez noter nos conditions spéciales d'expédition pour la technologie linéaire
Conditions d'expédition en Allemagne
| Mode d'expédition | Frais de port incluant la TVA* | Délai de livraison et de réception | Heure limite de commande |
| Retrait sur demande | Gratuit | Sur rendez-vous à 44797 Bochum | Lundi - vendredi jusqu'à 14 heures |
| DHL Standard | 6,99 € pour une commande inférieure à 25 € | Généralement 1-2 jours ouvrables | Lundi - vendredi jusqu'à 16h30 |
| DHL Standard | 5,98 € pour une commande de 25 € ou plus | Généralement 1-2 jours ouvrables | Lundi - vendredi jusqu'à 16h30 |
| DHL Standard | 3,99 € pour une commande de 99 € ou plus | Généralement 1-2 jours ouvrables | Lundi - vendredi jusqu'à 16h30 |
| UPS Express Saver | 5,99 € pour une commande de 99 € ou plus | Généralement le jour ouvrable suivant | Lundi - vendredi jusqu'à 20 heures |
| UPS Express Saver | 9,49 € pour une commande de 25 € ou plus | Généralement le jour ouvrable suivant | Lundi - vendredi jusqu'à 20 heures |
| UPS Express Saver | 9,99 € pour une commande inférieure à 25 € | Généralement le jour ouvrable suivant | Lundi - vendredi jusqu'à 20 heures |
| UPS Express | 19,90 € | Le jour ouvrable suivant jusqu'à 12 heures | Lundi - vendredi jusqu'à 16 heures |
| DHL Express | 32,10 € | Le jour ouvrable suivant | Lundi - vendredi jusqu'à 16 heures |
| UPS Weekend Express | Sur demande | Livraison jusqu'à 12 heures le samedi | Vendredi jusqu'à 19 heures |
* Un poids maximal total de 29 kilogrammes s'applique par colis. Au-delà, des frais d'expédition peuvent être calculés plusieurs fois.
Conditions d'expédition pour l'Autriche, la Pologne, la République tchèque, la Hongrie, la France, la Belgique, les Pays-Bas
| Mode d'expédition | Frais de port incluant la TVA* | Délai de livraison et de réception | Heure limite de commande |
| Retrait sur demande | Gratuit | Sur rendez-vous à 44797 Bochum | Lundi - vendredi jusqu'à 14 heures |
| DHL Standard | 10,99 € pour une commande inférieure à 25 € | Généralement 1-2 jours ouvrables | Lundi - vendredi jusqu'à 16h30 |
| UPS Express | 29,90 € | Le jour ouvrable suivant jusqu'à 12 heures | Lundi - vendredi jusqu'à 15 heures |
| DHL Express | 39,99 € | Le jour ouvrable suivant | Lundi - vendredi jusqu'à 15 heures |
* Un poids maximal total de 29 kilogrammes s'applique par colis. Au-delà, des frais d'expédition peuvent être calculés plusieurs fois.
Service de messagerie pour une livraison le jour même ou le jour suivant
| Distance (en ligne droite - code postal de base : 44797, Bochum) | Frais (livraison express) |
| jusqu'à 50 km | 55 € |
| jusqu'à 80 km | 80 € |
| jusqu'à 120 km | 115 € |
| jusqu'à 180 km | 165 € |
| jusqu'à 240 km | 195 € |
| jusqu'à 300 km | 235 € |
| plus de 300 km | Sur demande |
Modes de paiement
Nos options de paiement lors de la commande dans notre boutique. La méthode souhaitée sera demandée après avoir indiqué votre adresse de facturation et de livraison.
| Mode de paiement | Disponibilité |
| Achat sur facture | ✓ Pour les entreprises et les consommateurs |
| Klarna | ✓ Pour les entreprises et les consommateurs |
| Paypal | ✓ Pour les entreprises et les consommateurs |
| American Express | ✓ Pour les entreprises et les consommateurs |
| Visa | ✓ Pour les entreprises et les consommateurs |
| Mastercard | ✓ Pour les entreprises et les consommateurs |
Tableau de comparaison de nos désignations de roulements à billes et à rouleaux
La liste de décodage des suffixes présentée sur cette page devrait vous aider à décoder les suffixes les plus courants des roulements radiaux de différents fabricants les uns par rapport aux autres. Lorsque vous voyez le symbole "•" dans le tableau ci-dessous, cela signifie que le suffixe correspondant, s'il est disponible, n'est pas spécifiquement indiqué par le fabricant. Les suffixes avec un tiret "–" ne sont pas fabriqués.
| Caractéristique | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Général | 1 / 2 obturateur(s) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 joint(s) d'étanchéité | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 joint(s) à faible frottement | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 joint(s) sans contact | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| jeu interne accru | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Roulements à rouleaux cylindriques | Cage en plastique | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Cage en acier | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Cage en laiton | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Construction interne renforcée | E, EX | E | E | E | E | EC | E | – | ||
| Roulements à rotule | Cage en plastique | TVPB | – | – | H | – | – | – | – | |
| Cage en acier | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Cage en laiton | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Gorge de lubrification et trous | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Construction interne renforcée | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Version de criblage vibrant | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Roulements à rotule à billes | Cage en plastique | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Cage en acier | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Cage en laiton | M | – | – | M | M | M | M | – | ||
| Roulements coniques (métriques) | Construction interne modifiée | A | – | – | HR... | – | A | A, C, V | – | |
| Angle de contact accru | B | – | B | C, D | C | B | B | – | ||
| Dimensions extérieures conformes à l'ISO | X | J | X | X | X, U | X | X | – | ||
| Roulements à billes à gorge profonde | Cage en plastique | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Cage en tissu dur | TB | – | TB | – | – | – | – | PEEK | ||
| Cage en acier | • | • | • | • | J | • | • | • | ||
| Cage en laiton | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Construction interne renforcée | B, C | – | – | – | – | E | A | – | ||
| Roulements à billes à contact oblique (monorangée) | Angle de contact 30° | • | • | A | – | • | A | – | – | |
| Angle de contact 40° | B | B | B | B | B | B | B | B | ||
| Cage en plastique | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Cage en acier | JP | • | J | W | J | J, F | – | – | ||
| Cage en laiton | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Version universelle pour X et O | UA | U | CB | G | G | CB | G | – | ||
| Jeu nul pour X et O | UO | – | – | – | – | – | – | – | ||
| Légère précharge pour X et O | UL | – | GA | GL | GL | GA | – | – | ||
| Roulements à billes à contact oblique (biorangée) | Angle de contact 25° | B | – | – | B | • | – | A | – | |
| Angle de contact 30° | BD | A | – | – | – | A | – | – | ||
| Angle de contact 32° | – | – | B | • | – | A | B | – | ||
| Angle de contact 35° | • | – | • | – | – | – | – | – | ||
| Angle de contact 40° | – | B | – | – | – | – | – | • | ||
| Angle de contact 45° + IR divisé | DA | – | D | – | – | D | – | – | ||
| Cage en acier | • | • | • | J, • | • | J1, • | • | – | ||
| Cage en plastique | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Cage en laiton | M, MA | – | M | M | – | M, MA | M | – | ||
| Toutes les informations de cette liste de décodage sont données à titre indicatif. En cas de doute, veuillez contacter le fabricant. | ||||||||||
Les articles sont-ils offerts par les marchandises originales?
Oui, tous nos articles sont des biens originaux. Pour garantir cela, nos produits sont soumis à des contrôles d'entrée stricts. Nous pouvons donc garantir l'authenticité de tous les articles. Lorsque vous entendez des quantités, il peut arriver que les articles soient livrés soit dans l'emballage extérieur, soit dans l'emballage de soudage. Si vous avez besoin de l'emballage d'origine du fabricant, veuillez nous contacter avant d'acheter un contact.
Je cherche un article, mais je ne le trouve pas. Comment puis-je obtenir de l'aide?
Veuillez contacter notre assistance client à la clientèle@motionparts.de. Vous êtes invités à nous envoyer une photo de la pièce à obtenir ou toute autre information. Veuillez vous assurer de fournir autant d'informations que possible dans votre demande.
À quelle vitesse dois-je obtenir mes marchandises après avoir commandé la commande?
Cela dépend du moment où vous avez commandé les marchandises et avec quel service de livraison il doit être livré. Maintenant, pour vous aider à vous aider à expédier sous l'onglet Expédition. Ceux-ci fournissent des informations sur le moment où vous commandez idéalement avec quel service de livraison pour recevoir vos biens dès que possible.
Puis-je renvoyer mes marchandises?
Bien sûr, vous pouvez renvoyer votre commande. Les clients privés ont droit à une période d'annulation légale. Vous pouvez renvoyer les marchandises gratuitement dans ce domaine. De plus, nous permettons également des rendements plus longtemps s'ils remplissent les conditions de notre réglementation du GTC.
Les clients des entreprises peuvent également renvoyer leurs articles. Nous pouvons augmenter les frais de renforcement en raison des coûts souvent importants.
Des informations détaillées à ce sujet peuvent être trouvées sous l'élément de menu droit de retrait dans le pied de page.
Il n'y a pas assez de produits en stock. Comment un nombre plus élevé de?
Vous êtes invités à nous contacter. En règle générale, nous avons d'autres quantités dans l'entrepôt ou pouvons rapprocher ces fabricants.
Y a-t-il une remise en volume?
En fait, nous accordons une remise en volume pour les commandes plus importantes. Cela dépend du volume de commande de l'ordre et de l'ordre de l'histoire dans le passé.
Puis-je également ramasser des articles à Bochum?
En règle générale, nous accordons un choix. Dernièrement, cependant, nous n'avons pas été en mesure d'offrir ce service en raison de la maladie et de la situation pandémique. Veuillez demander à ce service via notre service.
Comment puis-je échanger mes points bonus MP? Quelles primes puis-je les racheter?
Vous pouvez échanger nos points bonus contre les articles de la boutique ou les articles Amazon. Nous nous procurons en cas de rédemption pour vous. Veuillez nous contacter via notre service client.
